Ремонт манипулятора АТЛАНТ С90

[LEGO 43]

Летом на почту прилетела заявка на ремонт лесопогрузочного манипулятора. Посмотрел фотографии, выслушал пожелания, сделал предварительные выводы, и тема притихла. Пришла зима, обычно это у нас пора ремонтов, и как раз активизировался заказчик.

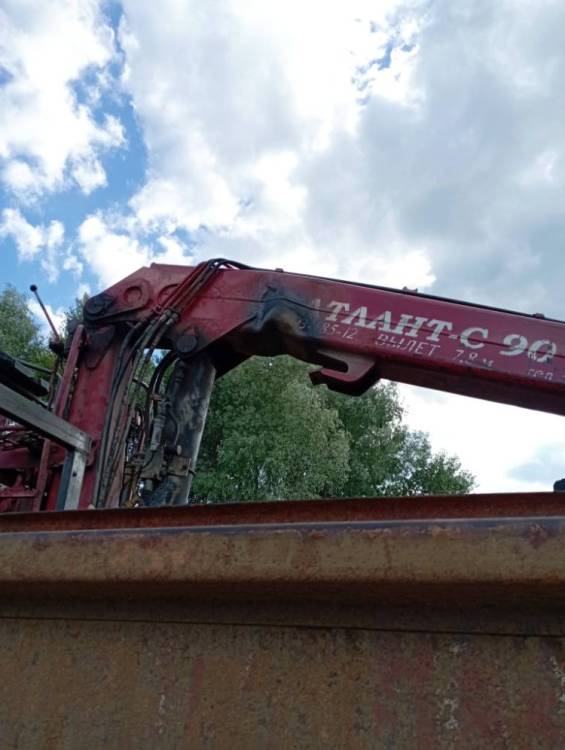

Вот некоторые фото красавца, отдыхающего на горной лужайке, черноморского побережья



Посмотрим что из этого получится. Если опять не соскочит, то буду выкладывать результаты.



[LEGO 43]

Ну вот и состоялась наша встреча. В живую конечно смотрится мрачнее, да и фотки смазанные получились.







Сразу начали разбирать, смотреть где лечить и что менять.





В принципе куда не заглянешь, везде есть с чем повозиться.







Элементы гидравлики это отдельная песня, много лет под дождем не проходят бесследно.

Ну будем теперь с хозяином предметно общаться, а то было и такое что загружали кучей и уезжал манипулятор как есть в неизвестность





[Renat1977 43]

Да,не нюхал пороху похоже этот красавец.А стрела-мелочь,наверно на демонстрационном взмахе пустой клешней чуть-чуть треснула..

Ну ладно,похихикали...А техзадание то какое,поставить в строй в оригинале или что нибудь сексуальное,типа убить все Атлантовские недостатки на корню?

[LEGO 43]

2 часа назад, Renat1977 сказал:



Да,не нюхал пороху похоже этот красавец



2007 года выпуска. Я хорошо помню эту серию. Началась эпопея с облегчением конструкции - метал тоньше усилений по минимуму.

2 часа назад, Renat1977 сказал:

.А стрела-мелочь,наверно на демонстрационном взмахе пустой клешней чуть-чуть треснула.

Да я тоже по фоткам посмотрел, прикинул - "помыть, побрить и на работу", но разбор полетов показал, что придется малость поработать. Все накладки на стреле под замену, лопнута там где и должна и не должна. Много мелочевки в виде бонок, трубок, креплений - вроде мелочь, а возиться надо. Выдвижные балки сильно убиты, проще было бы заменить, но думаю жаба задушит клиента, придется возиться. Удлинитель в хлам, скорее всего новый сварю. Основание довольно таки целое, но это скорее всего заслуга не оператора, а убогого распределителя - легендарный ковровец, если сталкивались, то в курсе, что им лесной поломать сложнее. Так что замена втулок, усиление колонны, усиление основания, удобная разводка с итальянским краном, новым лапным распредом и большим фильтром,

2 часа назад, Renat1977 сказал:

А техзадание то какое,поставить в строй в оригинале или что нибудь сексуальное,типа убить все Атлантовские недостатки на корню?

Тех задание цитирую "ПО БРАТСКИ, СДЕЛАЙ ХОРОШО". Так что посмотрим на сколько щедры братские чувства.

[Олег63 24]

1 час назад, LEGO сказал:



Тех задание цитирую "ПО БРАТСКИ, СДЕЛАЙ ХОРОШО". Так что посмотрим на сколько щедры братские чувства.

Перефразируя пословицу,могу сказать: Братские чувства обратнопропорциональны времени до окончания работы...   Большей частью так,к сожалению...

[Renat1977 43]

8 часов назад, LEGO сказал:

Тех задание цитирую "ПО БРАТСКИ, СДЕЛАЙ ХОРОШО"

Многообещающее начало.Вспомнил видео одно видел,поискал.Развлекайтесь



[LEGO 43]

43 минуты назад, Renat1977 сказал:

Многообещающее начало.Вспомнил видео одно видел,поискал.Развлекайтесь



Я наверное не передал весь колорит спец задания попробую по понятнее "по братски, сдЭлай хорАщЁ ", так наверное понятнее будет

[Renat1977 43]

1 час назад, LEGO сказал:

"по братски, сдЭлай хорАщЁ "

Первая мысль была!Не стал озвучивать,вдруг там в правилах форума еще чего про "разжигание меж...",короче Вы поняли.

[novorosskran 118]

Южный калорит, сердца приласканные солнцем !

Море +10 приезжайте греться!

[Renat1977 43]

6 часов назад, novorosskran сказал:

Море +10 приезжайте греться!

А если жарко-то к нам,на снегоходе покатаемся.

[LEGO 43]

Всем доброго времени суток. Прошу прощения, что замял свою же тему, (тем более что закончили мы с ним в прошлом году, еще до первого снега) но на это были причины, некоторые озвучу немного ниже.

Много времени ушло на согласование, а потом оказалось, что все нужно было сделать "ещё вчера", так что извините, в подробностях процесс снимать было некогда и качество фото получилось не очень, снимал на телефон.

Ну вот собственно результаты.

 Отремонтировали цилиндры так сказать "снаружи и внутри" Переварены бонки, обвязки, кое где и крышки (когда-то отрывало уже, МРтрЫшники ремонтили, очень глаз резало), само собой все уплотнения и кое где штока.



Металлоконструкцию где нужно восстановили, где требовалось усилили



С удлинителем я психанул и сварил новый (изначально планировали ремонт), решил, что на восстановление старого уйдет больше времени и нервов, тем более что он пригодился, как донор для восстановления выдвижных балок ( у них гнутьё одинаковое)



Разводку гидравлики собрали полностью новую, включая все комплектующие ( по своей схеме)



На ротатор убил день полностью, жаль забыл сфоткать его состояние. Если сказать коротко, принесли кусок земли, сказали что это ротатор, я сразу и не поверил.



Ну а по завершению покраска и сборка



И тут собственно причина по которой я остался не доволен работой, Клиент решил монтировать сам, у него там какие-то проблемы с машиной и он не смог пригнать её к оговоренному сроку. Просто обычно мы предпочитаем своих подопечных монтировать и запускать сами, мало ли что, человеческий фактор еще никто не отменял, и если всплывают какие-то косяки мы их оперативно устраняем + необходима настройка, распределитель левый, хоть клапана расставили по схеме, но все же проверить не мешало бы. Вот поэтому руки и опустились и на тему подзабил...

Погрузили на воровайку и помахали платочком вслед.

Если как нибудь возьмусь обозревать ремонт, то пока не будет полный документальный материал, не буду забегать вперед и выкладывать заранее.





[Зубр-Одессит 9]

Ну ты молодец !!! Из металолома  новую стрелку собрал !  Сколько по времени ушло ?  Башня и стрела кажись по новому сделано или опескоструена ?

[novorosskran 118]

Что бы желание заниматься творчеством никогда не пропадало!

[LEGO 43]

22 часа назад, Зубр-Одессит сказал:

Ну ты молодец !!! Из металолома  новую стрелку собрал !

Ну на самом деле не все так плохо, часто бывает что "пациента" по кускам собирать приходится. В данном случае, как говорят - "не было бы счастья, да несчастье помогло", на манипуляторе стоял кавровский распределитель, кто сталкивался тот знает, что им поломать манипулятор можно но очень сложно, его если чуть накрутить он закусывать начнет, а если не добавлять ему здоровья, то он большой вес не потянет, скорей всего это и помешало летальному исходу. Полечить много где пришлось, но критичного ничего не было. А вообще подобные варианты я называю - "помыть, побрить и на работу"

22 часа назад, Зубр-Одессит сказал:

 Сколько по времени ушло ?

стандарт - 10 дней

22 часа назад, Зубр-Одессит сказал:

Башня и стрела кажись по новому сделано или опескоструена ?

Пескоструйки нет. Вся металлоконструкция отчищается сначала от грязи, вооружившись канистрой АИ92 и кисточкой, а потом от краски и ржавчины болгаркой со специальной насадкой. Только так можно обнаружить все что скрыто под слоями рабочих будней, в плане дефектов. НУ и красить по верх старой не считаю честным по отношению к заказчикам.

[Зубр-Одессит 9]

2 часа назад, LEGO сказал:

Ну на самом деле не все так плохо, часто бывает что "пациента" по кускам собирать приходится. В данном случае, как говорят - "не было бы счастья, да несчастье помогло", на манипуляторе стоял кавровский распределитель, кто сталкивался тот знает, что им поломать манипулятор можно но очень сложно, его если чуть накрутить он закусывать начнет, а если не добавлять ему здоровья, то он большой вес не потянет, скорей всего это и помешало летальному исходу. Полечить много где пришлось, но критичного ничего не было. А вообще подобные варианты я называю - "помыть, побрить и на работу"

стандарт - 10 дней

Пескоструйки нет. Вся металлоконструкция отчищается сначала от грязи, вооружившись канистрой АИ92 и кисточкой, а потом от краски и ржавчины болгаркой со специальной насадкой. Только так можно обнаружить все что скрыто под слоями рабочих будней, в плане дефектов. НУ и красить по верх старой не считаю честным по отношению к заказчикам.

Секции для стрел тоже делаете ? Мне нужна третья секция для РК 15500 оказывается такая секция оч большой дефицит особенно для России )))

[LEGO 43]

Здравствуйте. Хочу продолжить тему. В этот раз манипулятор тоже не сильно ушатан, но он уже будет по-старше предыдущего (11 лет для нашей техники это оОчень приличный срок)

Пришел человек с вопросами по ремонту и принес фото своего зверя



По жалобам все как обычно - тут телепается, там капает, поскрипывает, подергивается....

Взялись за работу

Снимали как никогда долго, как говорится "щука раком не давался". Было жалко крепеж резать там и так дофига всего менять, а еще и крепеж. Пожалели заказчика, за что спины нам спасибо не сказали

Ну в общем это не важно, с горем пополам сняли



Раскидали мы его в хлам я даже фоткать не стал ибо это выглядит как просто куча непонятных железяк, хозяин как увидел, у него аж глаз задергался.

Работы было много, как по эстетике (привести все в порядок) так и по функциональной части, например пришлось порезать несколько цилиндров да и вообще срезали все где касалась рука народного умельца сварщика-универсала. Фоток мало в основном уже на завершающих этапах.

удлинитель

замена кронштейна на стреле

Да, перед этим все нужно отмыть и отчистить, это пожалуй самая утомляющая часть всей работы.



Когда все готово, можно заниматься покраской



А следом уже сборка, монтаж и наладка



И машем в след уезжающему заказчику

[LEGO 43]

Вот еще одного перелопатили.

[KOS 0]

Здравствуйте. LEGO, нужен капитальный ремонт гидроманипулятора Атлант 90(2010 года выпуска). Как с Вами связаться? Дайте номер телефона?.
